智能流量積算儀的概述和基本操作
來源：江蘇騰泰儀表科技有限公司
瀏覽：-2630
發布日期：2022-08-12
智能流量積算儀的概述和基本操作
江蘇騰泰儀表科技有限公司生產的智能流量積算儀，能與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合運用，可對各種液體、蒸汽、自然氣、普通氣體等流量參數停止丈量顯現、累積計算、報警控制、變送輸出、數據采集及通訊。

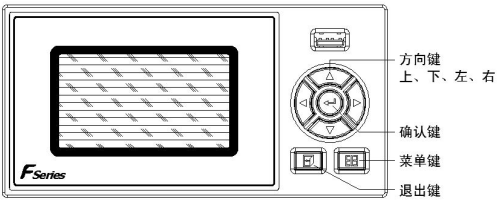

一、智能流量積算儀的基本按鍵
江蘇騰泰儀表科技有限公司生產的智能流量積算儀，能與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合運用，可對各種液體、蒸汽、自然氣、普通氣體等流量參數停止丈量顯現、累積計算、報警控制、變送輸出、數據采集及通訊。
一、智能流量積算儀的基本按鍵
向上鍵：向上挪動光標、切換選擇、增加光標所在數據值等。
向下鍵：向下挪動光標、切換選擇、減少光標所在數據值等。
向左鍵：向左/前挪動光標、切換主/次畫面等。
向右鍵：向右/后挪動光標、切換主/次畫面等。
確認鍵：執行光標所在功用或者編輯光標所在數據等。
退出鍵：退出當前所在畫面。
菜單鍵：切換主顯現畫面（總貌概覽、棒圖數顯、功用查詢畫面）、切換光標所在處小數點位數（儀表系數、密度等參數）等。
退出鍵+菜單鍵：組態復合鍵，同時按住1秒及以上，進入組態畫面。

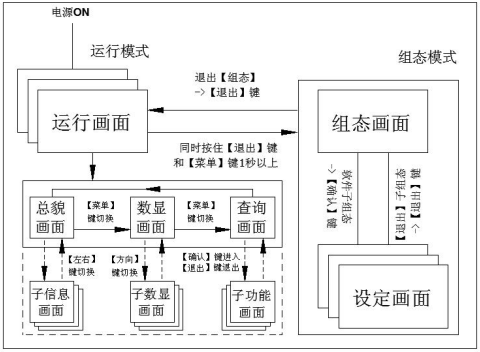

二、智能流量積算儀儀表運用形式
運轉畫面含總貌畫面、數顯畫面及查詢畫面，運轉畫面可按【菜單鍵】停止切換。
處于總貌畫面時可按【向左鍵】或【向右鍵】切換到子信息畫面。
處于數顯畫面時可按【方向鍵】切換子數顯畫面。
處于查詢畫面時可按【確認鍵】進入子功用畫面，按【退出鍵】退回到查詢畫面。
登陸組態參數設置畫面需同時按住【退出鍵】+【菜單鍵】一秒以上。

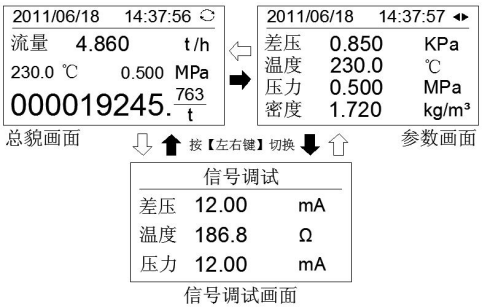

三、智能流量積算儀運轉畫面
狀態欄：顯現當前系統時間和自動/手動巡顯標志（其中為自動巡顯標志，為手動巡顯標志）。
總貌畫面顯現瞬時流量、溫度/壓力/流量總累積值，信號調試畫面顯現流量通道（差壓/頻率/體積/質量，不同流量模型時其相關參數也跟隨變化）、溫度/壓力通道的信號原始數據。
當溫度輸入斷線或超出儀表物理丈量上限時，儀表在相應位置顯現“----”字樣；當壓力輸入<2mA時，則在相應位置顯現“----”字樣。內部計算采用溫壓斷線設定值。
當溫度或壓力給定時，相關畫面中溫度或壓力顯現給定值。
四、智能流量積算儀的特性
智能流量積算儀全范圍自動溫度、壓力補償運算，補償方式恣意設定
線性積算、開方積算恣意設定
瞬時流量、累積流量、溫度、壓力多種參數顯現
小信號切除功用，切除范圍0-5%可選
智能流量積算儀的累積流量值可經過面板按鍵清零，清零操作可鎖
掉電維護功用，累積流量值掉電堅持時間大于5年，一切設定值掉電后永世堅持
智能流量積算儀**的模塊化構造，配合功用強大的儀表芯片，功用組合、系統晉級十分便當
五、智能流量積算儀的主要技術參數
根本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯現方式：雙排同時顯現，上排四位數碼管顯現瞬時流量，下排八位數碼管顯現累積流量采樣周期：0.5S
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 AC220V/3A
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自在設定
饋電輸出：DC24V/50mA
電 源：開關電源 85～265VAC 功耗4W以下
